Kabelový svazek s oky M12 – 6pin (w6d12)
Kabel, propojovací, 6pin – 6× M12, pro CPM modul, délka 1,6m
(Kód:BATGWL0086)
| Vaše cena bez DPH | 161 Kč |
|---|---|
| Cena se zárukou 36 měsíců | 177 Kč |
| Cena se zárukou 60 měsíců | 185 Kč |
| Poplatky | |
| Vaše cena s poplatky | 161 Kč |
| Sazba DPH | 21% |
| Vaše cena s DPH | 195 Kč |
| Kód | BATGWL0086 |
| PN | 8594199020076 |
| EAN | 8592457256878 |
| Záruka | 24 měs. |
| Podpora | bat@100mega.cz |
| Značka |
XTEND Solarmi
100MEGA Distribution s.r.o.
Železná 7, 619 00 Brno, Česká Republika
info@100mega.cz
www.100mega.cz
|

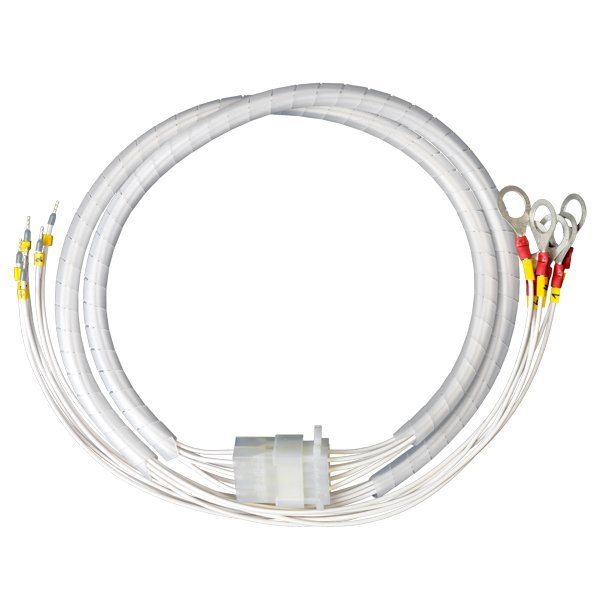

Kabelový svazek – 6pin na 6× M12 konektor (délka 1,6 m)
Propojovací kabel s oky M12 pro modul CPM (12/24/48 V). Vodičový svazek slouží k propojení jednotlivých článků baterie s modulem BMS (Battery Management System). Skládá se z příslušného počtu vodičů ve spirálové bužírce a spojovacích konektorů ve společném pouzdře. Volná strana vodičů se zásuvkou (female) je ukončena oky pro připojení k baterii, volná strana vodičů se zástrčkou (male) je ukončena dutinkami pro připojení do svorek BMS. Ukončení vodičů jsou očíslovaná podle pořadí článků.
Modul je součást řady GWL/Modular, tzn. je otevřeným řešením, které je a bude kompatibilní s návaznými produkty i s podobnými jinde dostupnými komponenty.
Možnosti použití:
Pro různé druhy centrálních modulů BMS, balancérů a baterií, které jsou ukončeny šroubovacími svorkami. Svazky lze řadit aditivně pro jakýkoliv počet článků. Do počtu 16 je zajištěna nezaměnitelnost konektorů.
Originální návazný produkt pro připojení produktu modular CPM k bateriím Winston, resp. propojení modulů BPE (Battery Pack Flexi) a BMS (Battery Management System).
- Pro baterie s vývody se závitem M6 až M12
- Pro BMS s připojovacími svorkami od 1 mm2 (lze individuálně upravit)
- Pro balancovací proudy do 5 A
- Základní svazek pro 4 články, GND a celkové Plus (šest vodičů)
- Aditivní svazek pro 4 články (čtyři vodiče)
- Aditivní svazek pro 8 článků (osm vodičů)
Funkce:
- Bezpečné a přehledné vyvedení potenciálu jednotlivých článků do společného místa (všechny komponenty izolované, vodiče ukryté v dodatečné izolaci a mechanické ochraně).
- Podpora stejnoměrného balancování (shodná délka a síla všech vodičů, robustní propojení).
- Snadné, rychlé a bezpečné spojení (servis, výměna, odstavení atd., bez rizika zkratu a záměny vodičů při zpětném zapojení).
- Zamezení přechodovému odporu na terminálu baterie (kruhová oka oproti vidlicovým atd., umožňují řádné dotažení terminálových propojek).
- Jednotnost & zaměnitelnost systémových dílů (flexibilní zaměnitelnost dílů modular při servisu, upgradu, rozšíření instalace).
ZÁKLADNÍ SPECIFIKACE
Konektory: 6pin, 6× M12
Počet vodičů ve svazku: 6
Délka svazku female: 0,8 m
Délka svazku male: 0,8 m
Průřez vodičů: 0,75 mm2

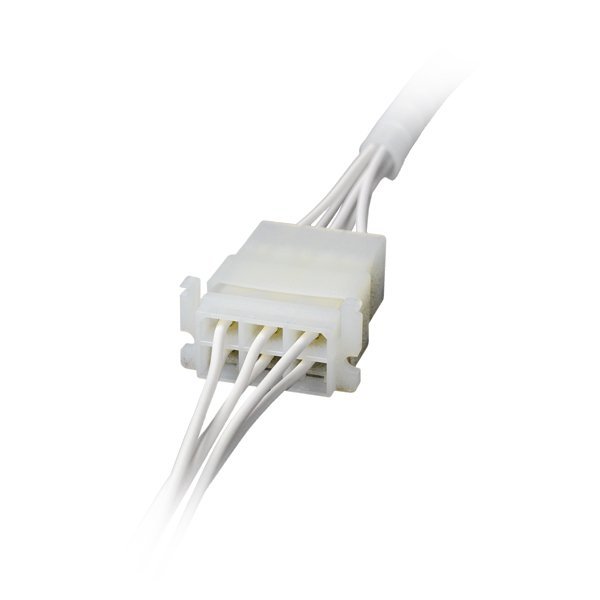

Spojovací konektory: Faston 6,3 mm
Vnitřní průměr oka: 12 mm
Dutinka: 1 mm
Hmotnost kompletního svazku: 180 g
| Značka | |
| Upřesnění typu: | Ostatní |
| Výrobce: | XTEND Solarmi |
| Záruka | |
| Délka záruky (měsíce): | 24 |
| Délka záruky IČO (měsíce): | 24 |
| Použití a určení | |
| Druh příslušenství: | kabel |
| Fyzické vlastnosti | |
| Délka kabelu (m): | 1,6 |
| Hmotnost (kg): | 0.18 |
Vývoj ceny produktu
Logistické parametry
- Hmotnost: 0.16 kg
- Hmotnost obalu: 0.003 kg
- Šířka: 19 cm
- Výška: 2 cm
- Hloubka: 15 cm
- Objem: 570 cm3
- Počet: 1 ks
