Tinycontrol LANKON-065
Senzor, čidlo zaplavení, pro LAN ovladač
(Kód:NJSGWL0010)
| Dostupnost na skladech: | ||
|---|---|---|
| Praha10 | Brno | Externí sklad |
| Neznámá dostupnost | ||
| Kód | NJSGWL0010 |
| PN | LANKON-065 |
| EAN | 8592457162711 |
| Záruka | 26 měs. |
| Podpora | [email protected] |
| Značka |
TINYCONTROL
TINYCONTROL MARCIN NOSEK
|

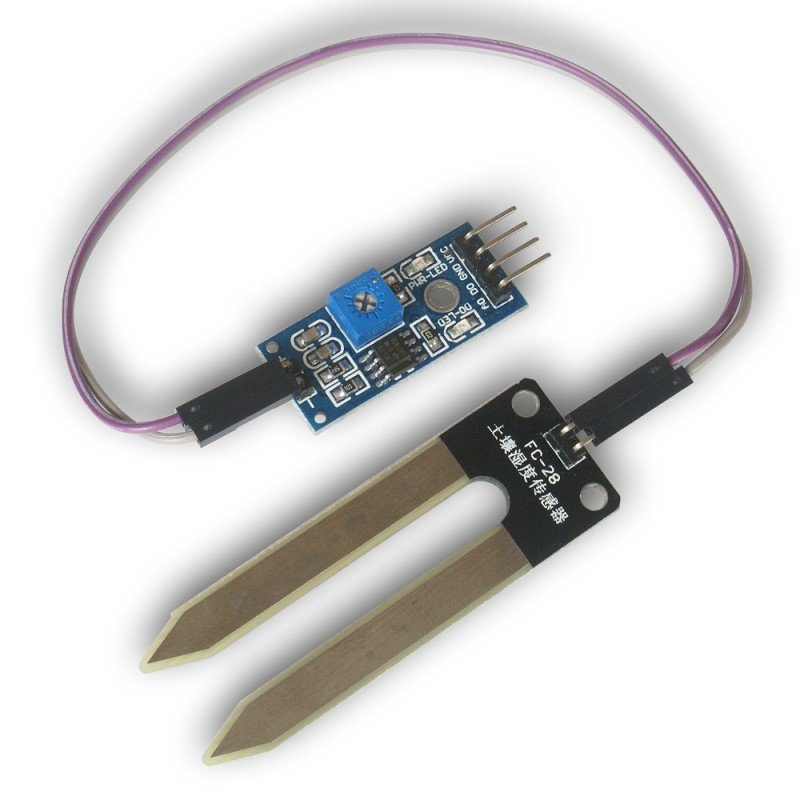

Senzor je otevřený elektrický obvod s operačním zesilovačem. Po zavedení měřicího prvku do mokrého prostředí se na analogovém výstupu A0 se objeví napětí nepřímo úměrné vodivosti např. zeminy.
Je-li měřící prvek zcela suchý, výstupní napětí bude na vysoké úrovni. V případě, že se na konci snímače objeví voda, výstupní napětí klesne. Dalším znakem snímače je digitální výstup D0. Pomocí potenciometru lze nastavit spínací bod (ciltivost). Je vhodný pro použití s LAN ovladačem.
Senzor je vybaven signalizačními LED:
PWR - signalizuje napájení senzoru
DO - signalizuje aktivaci výstupu a lze využí i pro počáteční kalibraci úrovně sepnutí i bez připojeného LAN ovladače
Výstup senzoru VCC připojte na PIN +3,6V LAN ovladače. Výstup GND propojte se vstupem GND na LAN ovladači a výstup DO připojte k volnému digitálnímu vstupu INPD na LAN ovladači.
ZÁKLADNÍ SPECIFIKACE
Napájecí napětí: 3,3 V - 5 V
Sada obsahuje:
- měřicí prvek
- elektroniku
- kabel.
Způsob zapojení čidla k LAN ovladači v3 naleznete v manuálu.
